氣動調節閥工作原理圖及調試步驟

作者: 博萊特空壓機 時間:2020.09.17 瀏覽量:5156

在化工行業中氣動調節閥在調節系統中啟到必不可少的作用,它是組成工業自動化系統的重要環節,它如生產過程自動化的手腳。下面,博萊特小編就帶大家全面的了解氣動調節閥工作原理及氣動調節閥調試步驟。

氣動調節閥就是以壓縮空氣為動力源,以氣缸為執行器,并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,實現開關量或比例式調節,接收工業自動化控制系統的控制信號來完成調節管道介質的:流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單,反應快速,且本質安全,不需另外再采取防爆措施。

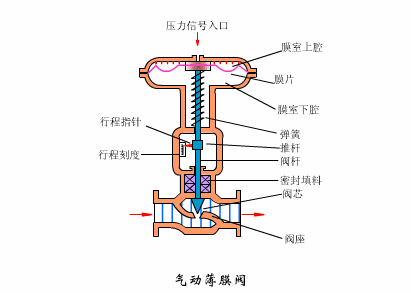

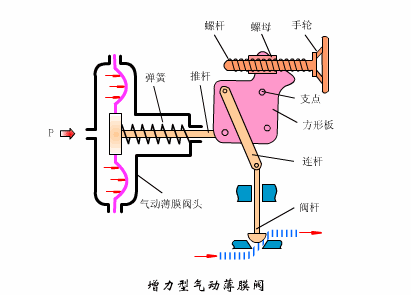

氣動調節閥工作原理(圖)



氣動調節閥通常由氣動執行機構和調節閥連接安裝調試組成,氣動執行機構可分為單作用式和雙作用式兩種,單作用執行器內有復位彈簧,而雙作用執行器內沒有復位彈簧。其中單作用執行器,可在失去起源或突然故障時,自動歸位到閥門初始所設置的開啟或關閉狀態。


氣動調節閥根據動作形式分氣開型和氣關型兩種,即所謂的常開型和常閉型,氣動調節閥的氣開或氣關,通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。

氣動調節閥作用方式

氣開型(常閉型)是當膜頭上空氣壓力增加時,閥門向增加開度方向動作,當達到輸入氣壓上限時,閥門處于全開狀態。反過來,當空氣壓力減小時,閥門向關閉方向動作,在沒有輸入空氣時,閥門全閉。顧通常我們稱氣開型調節閥為故障關閉型閥門。

氣關型(常開型)動作方向正好與氣開型相反。當空氣壓力增加時,閥門向關閉方向動作;空氣壓力減小或沒有時,閥門向開啟方向或全開為止。顧通常我們稱氣關型調節閥為故障開啟型閥門。氣開氣關的選擇是根據工藝生產的安全角度出發來考慮。當氣源切斷時,調節閥是處于關閉位置安全還是開啟位置安全。
