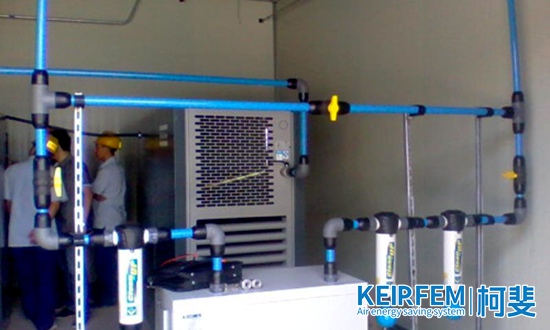

壓縮空氣管道系統中所有高純度、高潔凈的氣體均需通過管路輸送到儀器用點(POU)，為了達到儀器對氣體的質量要求，在氣體出口指標一定的情況下，則更需重視配管系統的材料選用和施工質量。下面小編為大家介紹壓縮空氣管道安裝的相關標準。
1、壓縮空氣管道安裝需要管道走向符合設計技術文件要求，水平管道平直度允許偏差為2/1000，且不大于30mm。
立管垂直度允許偏差為3/1000，且不大于20mm。按設計技術文件規定的坐標位置和標高尺寸安裝管道，坐標位置允許偏差為15mm，標高允許偏差為±15mm。
2、管子外壁與相鄰管道、管件邊緣的距離不應小于10mm，同排管道上的法蘭或活接頭應相互錯開不小于 100mm。穿墻管道應加套管，其接頭位置與墻面的距離宜大于800mm。
3、壓縮空氣管道安裝中使用的壓縮空氣碳素鋼管道的坡度應符合技術文件規，無規定時，傾斜坡度就為12.5/1000~25/1000。
4、法蘭連接應管與管道同心，連接螺栓應自由穿入，兩法蘭對接面應平行，平行度允許偏差應不大于法蘭直徑的 1.5/1000。
5、壓縮空氣管道安裝中軟管安裝應符合下列規定：
①外徑大于30mm 的軟管，最小彎曲半徑不小于管外徑的7倍。
②軟管不得有扭曲變形。
③軟管與軟管之間、軟管同其它物體之間不得摩擦。軟管距熱源近時，必須有隔熱措施。
6、壓縮空氣管道安裝中管支架和管卡安裝應符合下列規定：
①支架安裝位置正確，固定牢固，管子與管卡接觸緊密，管道支架和管卡處不應有管子的焊縫。
②管支架間距直管部分應符合規定，彎曲部分應在 起彎點附近增設支架。
③管支架之間不應直接接觸。
7、管道涂漆厚度、遍數應符合設計技術要求。涂層應均勻，著色一致，無漏涂、流淌、氣泡等缺陷。 管道吹掃 壓縮空氣碳素鋼管道必須按工藝進行敲打、吹掃。吹掃后管道內壁應符合設計技術文件規定，未規定時應 無鐵銹、氧化鐵皮及其它異物。
