如何根據空壓機的比功率計算耗電量?
最近有用戶在網上留言詢問:如何根據空壓機的比功率計算空壓機耗電量?小編關于這個問題請教了我們阿特拉斯空壓機售后服務工程師,得到了以下回答:
空壓機的比功率計算耗電量計算方法一:根據馬達銘牌參數計算輸入功耗
任何一臺機器,其馬達銘牌上均需注明的參數有(以常規的單級空壓機132kw機型舉例:流量=24m3/min,工作壓力=7Bar舉例):
馬達額定功率(額定輸出功率或額定軸功率): P = 132kw;馬達效率(以華達電機舉例): = 94.7%;功率因子:COSφ=0.892;服務系數S.F=1.15 (也有廠家采用的服務系數S.F=1.2)。
基于上述參數,我們可以知道:該臺機器的馬達名義額定輸入功率(不考慮服務系數且滿載時):P1 = (馬達額定輸出功率P ÷ 馬達效率η)= 132kw ÷ 94.7%= 139.39kw。
該臺機器的名義額定輸入功率(考慮服務系數且滿載時):P2 = (主馬達額定輸出功率P ÷ 主馬達效率η)x (服務系數S.F-0.05)= (132kw ÷ 94.7%) x (1.15 – 0.05)= 153.33kw。
(注意:理論上計算服務系數時需考慮留5%的余量, 不能滿額計算)
該臺機器的名義比功率(在7bar時,考慮服務系數且滿載時):PB1 = P2 ÷ 24 m3/min= 6.39kw/( m3/min)。
注意:如是風冷空空壓機,同時還需要考慮進去風扇的輸入功率。舉例來說該臺機器為風冷型機器,風扇馬達的額定功率為4.5kw,效率為85%,則風扇馬達的輸入功耗為:PF = 4.5kw ÷ 85%= 5.29kw。
則該臺機器的名義總輸入功率(考慮風扇功耗且考慮服務系數且滿載時):PZ = P2 + PF= 153.33 + 5.29 = 158.62 kw。
該臺風冷機器的名義比功率(在7bar時,考慮服務系數且滿載時):PB2 = PZ ÷ 24 m3/min = 158.62 ÷ 24 = 6.61kw/( m3/min)。
空壓機的比功率計算耗電量計算方法二:根據測量的電流,電壓值計算輸入功率。
輸入功率指的是:電源給電動機輸入的有功功率(KW):P= (√3*U*I*COSφ)/1000。
U—是電動機電源輸入的線電壓(V);I—是電動機電源輸入的線電流 (A);COSφ—是電動機的功率因數。

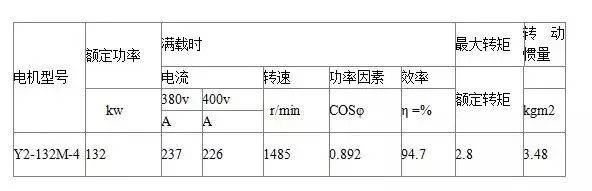

舉例:你可以測量出一臺空壓機在排氣壓力達到7bar時的電壓、電流,就可以根據上述公式計算出其在7bar時對應的輸入功耗。根據上述表格中的主馬達Y2-132M-4數據,我們知道在不考慮工況因素(即服務因數的條件下),根據其馬達滿載時的額定電流值,電壓值,我們一樣可以計算出該馬達的輸入功耗值:U = 380V;I = 237A;COSφ = 0.892。
則該臺主馬達的總輸入功耗值為:P3 = (√3*U*I*COSφ)/1000= (1.731 * 380 * 237 * 0.892)/1000= 139.14kw
知道總輸入功耗值之后也可以輕松的計算出這臺機器的比功率為5.8kw/( m3/min)。
通常來說根據測量的電流,電壓值計算輸入功率是我們最常見的空壓機的比功率計算耗電量計算方法;以上就是博萊特空壓機小編整理的空壓機的比功率計算耗電量計算的相關內容,希望對您有所幫助!
